设备概述
SH-APF系列有源电力滤波器采用目前先进的方式消除电网谐波。实时检测电网中由非线性负载产生的电流波形，滤除其中的基波部分，并将剩余部分反相，再通过IGBT变换器将反相电流注入到电网中，实现滤除谐波的功能。
主要技术特点
■ 灵活的滤波模式：同时滤除2-50次谐波或指定次数谐波
■ 高速响应时间：响应时间小于10ms
■ 系列齐全：30A/50A/75A/100A全系列化
■ 灵活的工作模式：单纯滤波、单纯补偿、滤波+无功补偿
■ 完善的保护功能：具有过载、过压、过热、缺相、短路、抗干扰等保护功能，并自动切除
■ 大尺寸触摸屏显示：7英寸显示屏、电网电压、电流、各次谐波电流值、电压畸变率、故障报警等信号

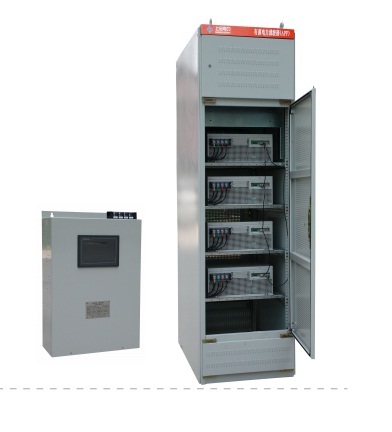

■ 灵活的结构形式：机柜式和壁挂式
■ 强大的扩展性：可8台并联
■ 选型简单
■ 不对系统发生不良影响
■ 现场安装简单，并联安装
■ 不产生额外的无功功率
■ 滤波效果与系统阻抗无关
■ 不吸收上游谐波电流，不会过载

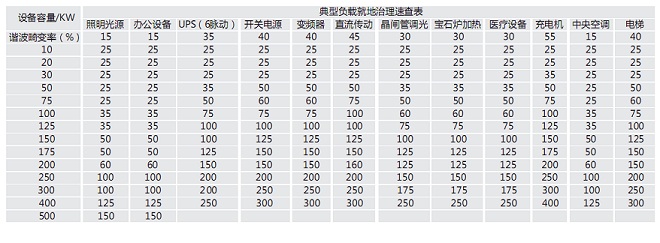

选型表
