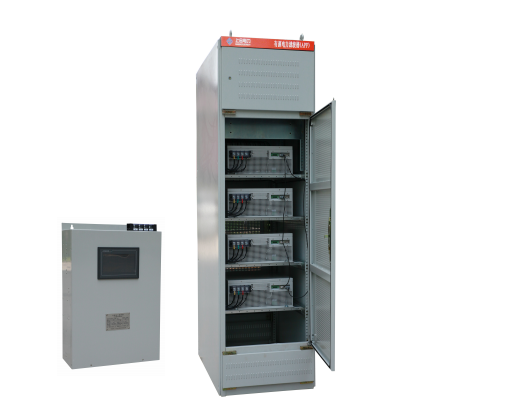

CHNAPF工业型有源电力滤波器

　　主要技术特点
　　■灵活的滤波模式：同时滤除2-50次谐波或指定次数谐波
　　■高速响应时间：响应时间小于10mS
　　■系列齐全：100A/150A/200A全系列化
　　■灵活的工作模式：单纯滤波、单纯补偿、滤波+无功补偿
　　■保护功能：具有过载、过压、过热、缺相、短路、抗干扰等保护功能，并自动切除
　　■大尺寸触摸屏显示：7英寸显示屏、电网电压、电流、各次谐波电流值、电压畸变率、故障报警等信号
　　■灵活的结构形式：机柜式
　　■强大的扩展性：8台并联
　　■选型简单
　　■不对系统发生不良影响
　　■现场安装简单，并联安装
　　■不产生额外的无功功率
　　■滤波效果与系统阻抗无关
　　■不吸收上游谐波电流，不会过载
　　工作原理
　　基本原理：从补偿对象中检测出谐波电流的频谱和幅值，由补偿装置产生一个与该谐波电流等幅、反向的补偿电流，以抵消原系统中谐波源所产生的谐波，从而使电网电流值含有基波分量。
　　工作模式
　　单纯滤波：仅消除谐波电流，使谐波电流畸变率小于特定数值。
　　单纯补偿无功功率：仅调整功率因数，使功率因数达到预定数值。
　　滤波+补偿，滤波优先：在谐波电流达到预定值时，如果还有富余容量，调整功率因数。
　　补偿+滤波，补偿优先：在功率因数达到预定值时，如果还有富余容量，滤除谐波。
　　选型表
　　1、第一行表示电流总谐波畸变率，第一列表示变压器额定容量；两者交叉处表示该处选择的有源滤波器容量。
　　2、上表里面的容量均是在变压器负荷率80%的情况下计算所得。
　　3、若变压器的负荷率不是此值，那么CHNAPF容量将按此例增减。
